Gewindemessung - Dreidrahtmethode
Berechnung der Prüfmaße und Flankendurchmesser zum Messen von Bolzengewinden nach der Dreidrahtmethode. Mit der Bügelmessschraube wird das Maß M (siehe Skizze) gemessen. Dazu werden die Gewindeprüfsätze mit einer Halterung auf die Spindel und dem Amboß der Bügelmessschraube aufgesetzt. Mit den beiden aufgeführten Formeln kann das Prüfmaß und den Flankendurchmesser berechnet werden.
Dieses Tool bietet eine schnelle und effiziente Berechnung der Prüfmaße und Flankendurchmesser zum Messen von Bolzengewinden nach der Dreidrahtmethode.
- Allgemeingewinde
- Gewindeabmaße nach DIN 13

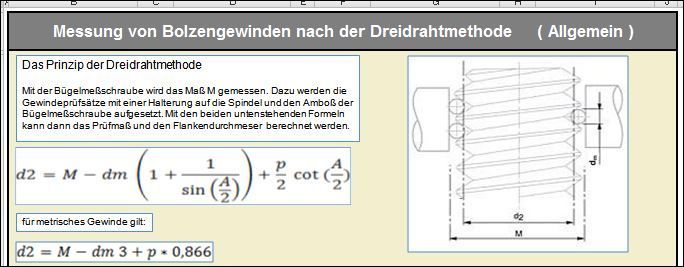

Das Prinzip der Dreidrahtmethode:
Mit der Bügelmessschraube wird das Maß M (siehe Skizze) gemessen. Dazu werden die Gewindeprüfsätze mit einer Halterung auf die Spindel und dem Amboß der Bügelmessschraube aufgesetzt. Mit den beiden aufgeführten Formeln kann das Prüfmaß und den Flankendurchmesser berechnet werden.
Es wird ein Tabellenbuch Metall oder ein DIN 13- Taschenbuch 45 für die entsprechende Abmaße benötigt.
Ein kleines aber sehr hilfreiches Zusatzprogramm für den Maschinenbau, dass auf Excel 2007 erstellt wurde.
Weitere Produktbilder:

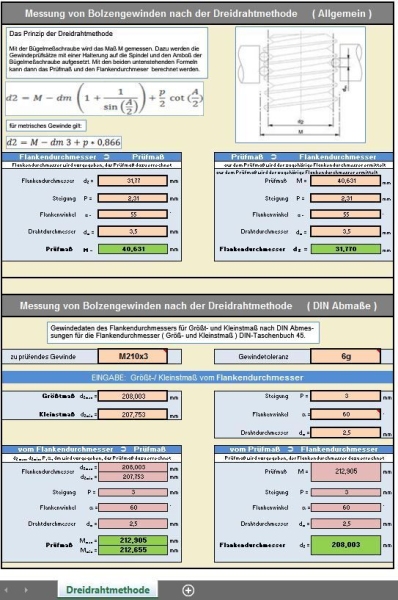

Gewindemessung_Bild1
Betriebssystem: |
Windows |
Office-Version: |
ab Office 2007 |
Autor: |
P.Gallion |
|
