Kegelradgetriebe - Auslegungstool

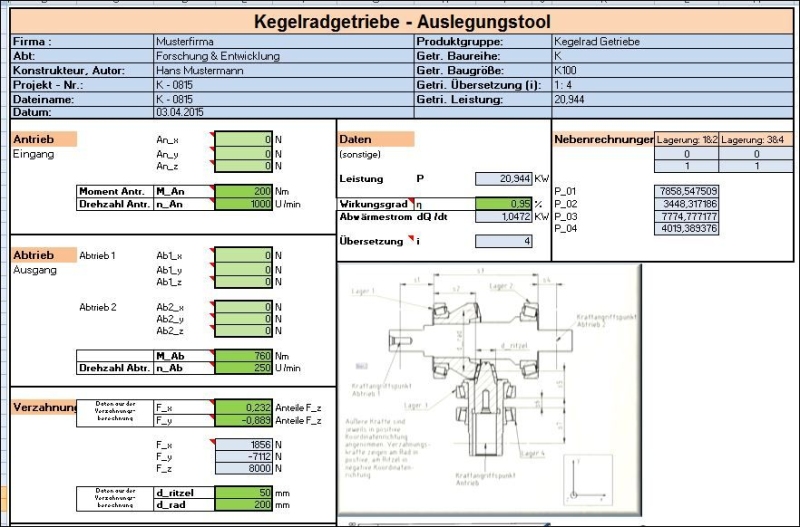

In der oberen Kopfzeile werden verschiedene Daten zum Projekt ausgefüllt.

Einzutragen ist:


Antrieb und Abtriebe   >   Drehmoment M, Drehzahl n (Kräfte in x,
y und z - Richtung)

Daten   >   Wirkungsgrad in % (meistens 0,95%)

Verzahnung   >   Die beiden Durchmesser und die beiden x und y
Kräfte aus der Verzahnungsberechnung.

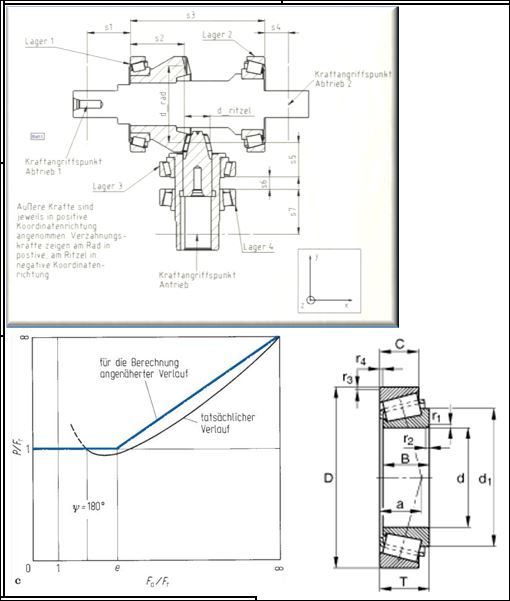

Maße   >   S1 - S7 Abstandsmaße; Erklärung in der beigefügten Skizze.

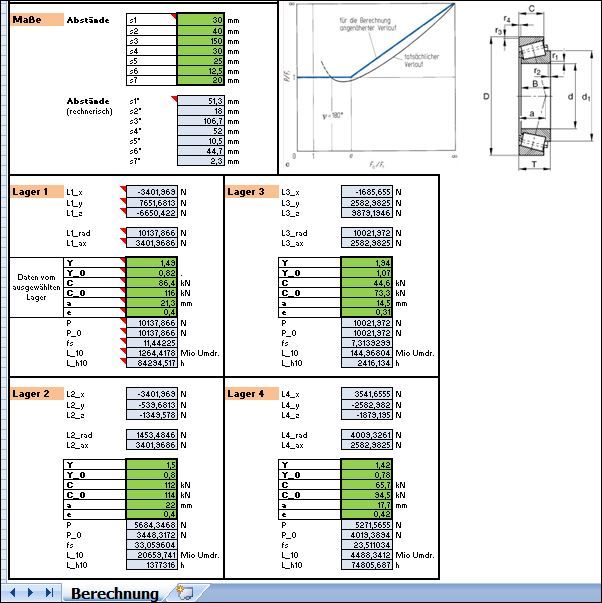

Lager 1, 2, 3 & 4   >   Die Y, Y_0, C, C_0, a, e Werte aus den ausgewählten Kegelrollenlagern.


folgende Parameter werden dadurch ermittelt:


Leistung P (KW)

Abwärmestrom   dQ / dt (KW)

Übersetzung i
Verzahnungskräfte in      x, y und z (N)

optimierte Abstände S1 - S7 (mm)

Lagerwerte (Kräfte, Lebensdauer)     x, y und z - Richtung, L_10, L_10h


Ein kleines aber sehr hilfreiches Zusatztool für den Maschinenbau, dass auf Excel 2007 erstellt wurde.


Dieses Produkt wird im Auftrag des u.g. Autors durch die reimus.NET GmbH vertrieben.


Bitte beachten Sie, dass unsere Vorlagen für MS Office 2003 bis 2010 unter Windows entwickelt wurden und unter Umständen nur eingeschränkt oder gar nicht auf MAC Systemen (z.B. mit MS Office 2008) und in OpenOffice funktionieren! Alle Vorlagen wurden durch unsere Fachredaktion sorgfältig überprüft. Wir können jedoch keinerlei Haftung oder Garantie für die individuelle Nutzung dieser Vorlagen übernehmen (siehe AGB).

Weitere Produktbilder:

Betriebssystem:  MS Windows Office-Version:  MS Excel für Windows ab 2007 Sonstige Voraussetzungen:  Unter Mac funktionieren teilweise Makros nicht! Autor:  P.Gallion
