Trag-/Flächenberechnung an Verzahnung

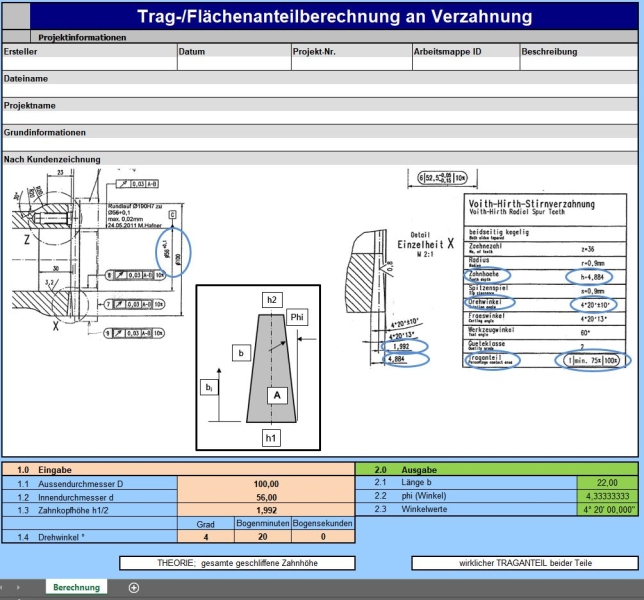

Dieses Tool errechnet: Nach der Eingabe in 1.1 – 1.5 aus Kundenangaben (Zeichnung): Außendurchmesser D, Innendurchmesser d, Zahnkopfhöhe h1/2, Drehwinkel° Phi, Zahnhöhe h1, die Ergebnisse Länge b, Phi (Winkel), Winkelwerte
Dieses Tool errechnet: Nach der Eingabe in 1.1 – 1.5 aus Kundenangaben (Zeichnung)
- 1.1 Außendurchmesser D
- 1.2 Innendurchmesser d
- 1.3 Zahnkopfhöhe h1/2
- 1.4 Drehwinkel° Phi
- 1.5 Zahnhöhe h1
Die Ergebnisse in Ausgabe 2.1 – 2.3
- 2.1 Länge b
- 2.2 Phi (Winkel)
- 2.3 Winkelwerte

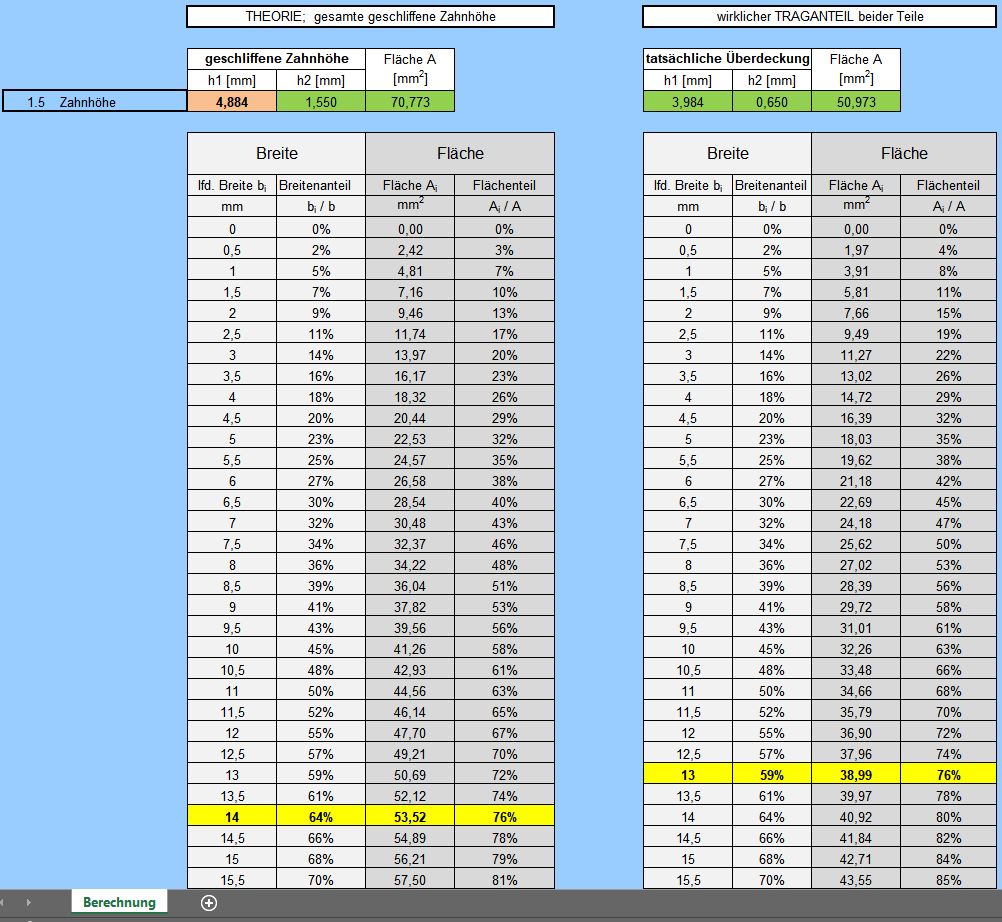

Hieraus werden automatisch wiederum 2 Tabellen mit der geschliffene Zahnhöhe und die tatsächliche Überdeckung der beiden Teile errechnet.
Das heißt:

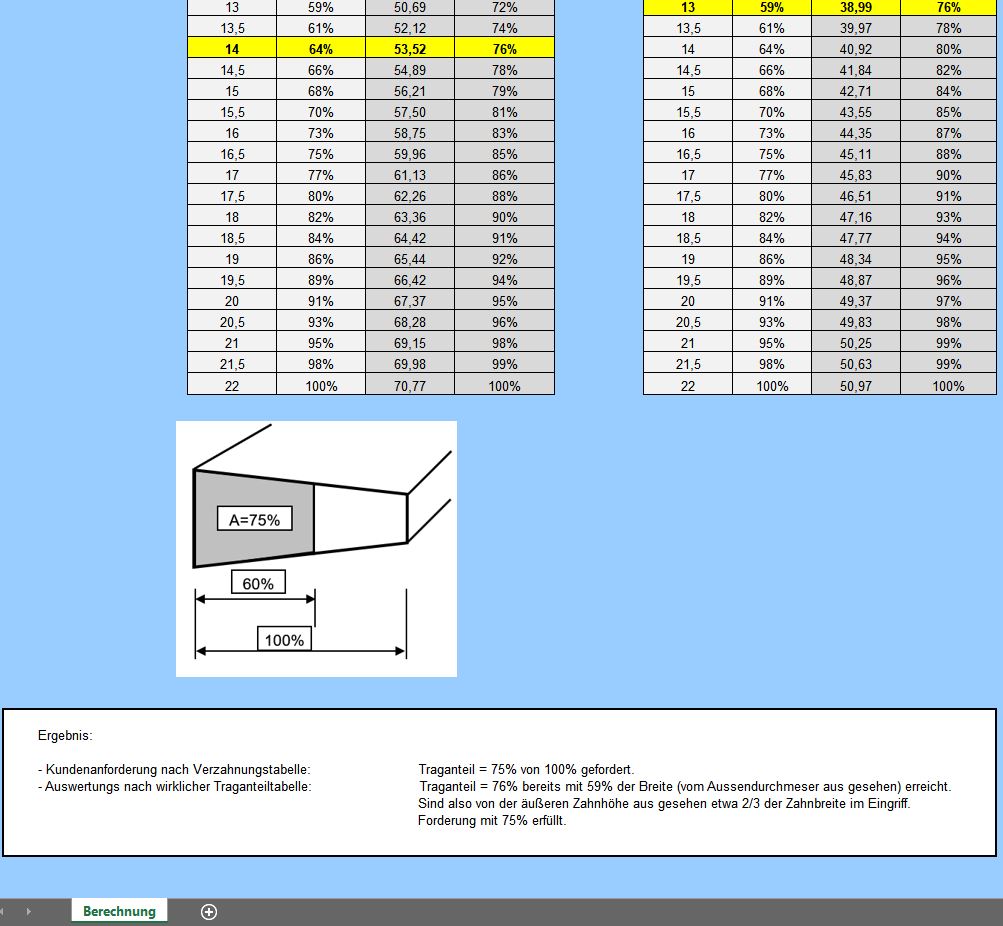

Aus dieser Tabelle kann dann das zu schleifende Breitenmaß bi, vom Außendurchmesser nach innen, abgelesen werden um den geforderten Traganteil zu erreichen.
