Grundtoleranzen ISO 1 - 3150

Dieses Grundtoleranz - Hilfsprogramm, zeigt nach der Eingabe vom gewünschten Nennmaß die entsprechenden Grundtoleranzen (IT) von 1 bis 18 in einem Balkendiagramm. Der Nennmaßbereich geht bis 3150mm Durch Eingabe vom IT Feld bekommt man den entsprechenden Toleranzgrad in µm angezeigt.

Toleranzgrad:
Der Toleranzgrad wird durch Zahlen von 1 bis 18 (früher Qualitäten genannt) angegeben.
Mit steigender Zahl wächst die Größe des Toleranzfeldes. Weiterhin ist die Größe der Toleranz
abhängig vom Nennmaß. Bei kleinen Nennmaßen ist die Toleranz prozentual größer als bei großen Nennmaßen.
Die Zahl gibt die Größe des Toleranzfeldes nach den ISO-Grundtoleranzen
(IT01, IT 0, IT1, IT2, …, IT18) an (IT = ISO Toleranz), mit aufsteigender Zahl vergrößert sich
das Toleranzfeld. Die dem Toleranzgrad zugeordnete Zahl ist somit das Kennzeichen für die Qualität
bzw. Genauigkeit des Passungselementes.

Beschreibung:
Diese ISO-Norm ist Grundlage des Systems für Grenzmaße und Passungen, wobei das Programm die berechneten
Werte der Grundtoleranzen in Verbindung mit den Grundabmaßen wiedergibt. Der Anwendungsbereich beschränkt
sich auf glatte Kreiszylindrische Werkstücke oder solche mit zwei parallelen Passflächen oder Berührungsebenen.
Die einem ISO-Toleranzgrad IT zugeordneten Zahlenwerte legen die Größe der Toleranz und damit das Toleranzfeld fest.
Zur Kennzeichnung der Lage des Toleranzfeldes im Bezug auf das Nennmaß (Nulllinie) wird die als Toleranzgrad IT
ausgewählte Zahl mit einem vorgesetzten Buschstaben versehen. Am gebräuchlichsten ist für Bohrungen das
Toleranzfeld H. Es gesagt, dass das Mindestmaß der Bohrung dem Nennmaß plus Toleranz nach IT.

Weitere Produktbilder:

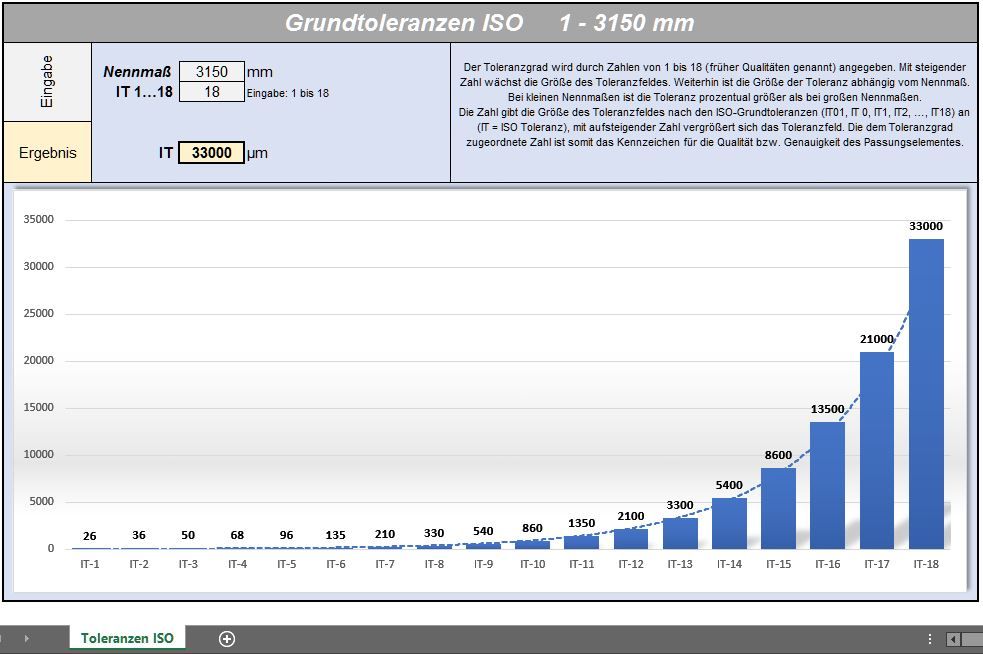

Grundtoleranzen ISO 1-3150_Bild2
